معرفی کامل انواع کوپلینگ استیل هیدرولیک (Hydraulic Quick Coupling Types)

در سیستم‌های هیدرولیک صنعتی، یکی از مهم‌ترین اجزایی که نقش کلیدی در اتصال و جداسازی سریع شیلنگ‌ها و لاین‌های هیدرولیک دارد، انواع کوپلینگ استیل هیدرولیک سریع (Hydraulic Quick Coupling) است. این قطعات در صنایع مختلف از جمله کشاورزی، نفت و گاز، صنایع شیمیایی، بخار، معدن و ماشین‌آلات راه‌سازی کاربرد گسترده‌ای دارند.
یکی از پرکاربردترین و مقاوم‌ترین انواع این قطعات، کوپلینگ استیل ضدزنگ (Stainless Steel Hydraulic Quick Coupling) است که به دلیل مقاومت بالا در برابر خوردگی و فشارهای شدید، انتخاب اول بسیاری از صنایع محسوب می‌شود.

در این مقاله قصد داریم به بررسی کامل انواع کوپلینگ استیل هیدرولیک بپردازیم. ابتدا استانداردها و مشخصات کلی معرفی می‌شود، سپس انواع مختلف کوپلینگ‌های هیدرولیک از جمله ISO 7241-A، ISO 7241-B، ISO 5675، کوپلینگ‌های Flat Face، فشارقوی 10,000 PSI، مستقیم بدون سوپاپ، پیچ‌خور (Screw Type) و بال‌دار (Wing Nut) بررسی خواهند شد.

کوپلینگ هیدرولیک سریع چیست؟

کوپلینگ هیدرولیک سریع یا Quick Release Coupling قطعه‌ای است که امکان اتصال و جداسازی سریع شیلنگ‌ها و لوله‌های هیدرولیک را بدون نیاز به ابزار خاص فراهم می‌کند. این قطعات با مکانیزم‌های متفاوتی مانند فشاری (Push-In) یا پیچی (Screw-to-Connect) طراحی می‌شوند و بسته به نوع کاربرد می‌توانند تک‌سوپاپ، دو‌سوپاپ یا مستقیم (بدون سوپاپ) باشند.

ویژگی‌های کلی کوپلینگ‌های هیدرولیک:

• تحمل فشار کاری تا ۱۰۰۰ بار

• سایزبندی از 1/8 اینچ تا 2 اینچ

• جنس: استیل ضدزنگ، فولاد کربنی یا برنجی

• رزوه‌ها: BSPP، BSPT، NPT، SAE، METRIC و UNF

• کاربرد: انتقال سیالاتی همچون روغن هیدرولیک، گاز، آب و بخار

استانداردهای بین‌المللی در انواع کوپلینگ هیدرولیک

کوپلینگ‌های هیدرولیک استیل بر اساس استانداردهای جهانی تولید می‌شوند تا سازگاری کامل با سیستم‌ها و ماشین‌آلات مختلف داشته باشند. مهم‌ترین استانداردها عبارتند از:

1. استاندارد ISO 7241-A

• فشار کاری: تا 350 بار

• نوع اتصال: Push-in (فشاری)

• جنس: استیل ضدزنگ، فولاد کربنی، برنجی

• کاربرد: ماشین‌آلات راه‌سازی، تجهیزات صنعتی، تعمیر و نگهداری سیستم‌های هیدرولیک

• طراحی: سوپاپی (Poppet Valve) یا توپی (Ball Shut-off)

2. استاندارد ISO 7241-B

• فشار کاری: تا 400 بار

• نوع اتصال: Push-in (فشاری)

• جنس: استیل ضدزنگ، فولاد کربنی، برنجی

• کاربرد: سیستم‌های با فشار ثابت و چرخه کاری سبک‌تر مانند جک‌های هیدرولیک و معادن

• طراحی: سوپاپی با آب‌بندی فلز به فلز (Metal-to-Metal)

3. استاندارد ISO 5675 – کوپلینگ کشاورزی

• مخصوص سیستم‌های هیدرولیک ماشین‌آلات کشاورزی

• فشار کاری: 3000 تا 5000 PSI

• سایز: 1/4 تا 1 اینچ

• آب‌بندی: NBR (نیتریل) برای جلوگیری از نشتی

• مقاوم در برابر شرایط محیطی سخت

معرفی کامل انواع کوپلینگ استیل هیدرولیک بر اساس مدل

1. کوپلینگ‌های ISO 7241-A و ISO 7241-B

این دو استاندارد پرکاربردترین نوع کوپلینگ در صنایع هیدرولیک محسوب می‌شوند. تفاوت اصلی آن‌ها در طراحی سوپاپ و تحمل فشار است. نوع A بیشتر در سیستم‌های متحرک و پرکاربرد استفاده می‌شود، در حالی که نوع B برای سیستم‌های با فشار ثابت و طول عمر کمتر مناسب است.

2. کوپلینگ‌های ISO 5675 (کشاورزی)

این نوع کوپلینگ مخصوص تراکتورها، کمباین‌ها و ماشین‌آلات کشاورزی طراحی شده است. ویژگی مهم آن‌ها سازگاری با شرایط محیطی خاک، رطوبت و گردوغبار است.

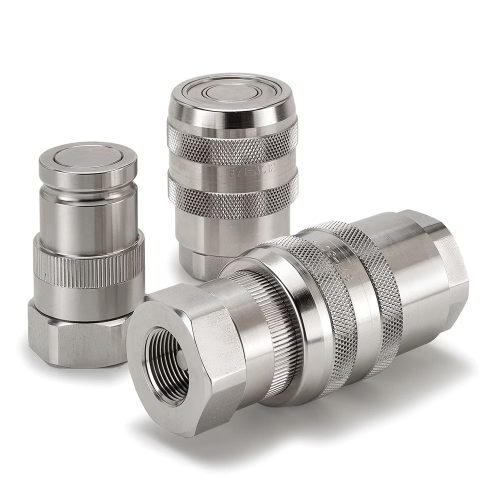

3. کوپلینگ‌های Flat Face (صورت تخت)

• طراحی خاص برای جلوگیری از نشت سیال در زمان قطع و وصل

• مقاومت در برابر آلودگی و ذرات خارجی

• مناسب برای صنایع حساس مانند پتروشیمی و پزشکی

• فشار کاری: 3000 تا 5000 PSI

4. کوپلینگ‌های فشارقوی 10,000 PSI

• ساخته شده از استیل ضدزنگ یا فولاد کربنی مقاوم

• مکانیزم اتصال: Screw-to-Connect (پیچی)

• مناسب برای سیستم‌های هیدرولیک با فشار بسیار بالا مانند جک‌های سنگین، حفاری نفت و گاز

5. کوپلینگ‌های مستقیم بدون سوپاپ (Straight Through)

• طراحی ساده بدون شیر داخلی

• جریان مستقیم سیال بدون افت فشار

• فشار کاری: تا 1000 PSI

• کاربرد: سیستم‌هایی که نیاز به تخلیه کامل سیال دارند

6. کوپلینگ‌های پیچی (Screw Type)

• مقاوم در برابر فشارهای ضربه‌ای (Shock Pressure)

• اتصال ایمن بدون نشتی حتی در شرایط سخت

• فشار کاری: 5000 تا 7000 PSI

• آب‌بندی با NBR یا Viton

7. کوپلینگ‌های بال‌دار (Wing Nut)

• طراحی خاص با مهره پروانه‌ای برای اتصال سریع و آسان

• فشار کاری: تا 4000 PSI

• کاربرد: سیستم‌های سبک‌تر و نیازمند باز و بسته کردن مکرر

• جنس: فولاد کربنی یا برنجی

مقایسه انواع کوپلینگ استیل هیدرولیک بر اساس فشار کاری

مزایای استفاده از کوپلینگ استیل هیدرولیک

• مقاومت عالی در برابر خوردگی و زنگ‌زدگی

• تحمل فشار بسیار بالا

• قابلیت کار در بازه دمایی وسیع (از -40 تا +200 درجه سانتی‌گراد بسته به نوع آب‌بندی)

• عمر طولانی و هزینه نگهداری کمتر

• جلوگیری از نشتی و هدررفت سیال

کاربردهای انواع کوپلینگ استیل

• صنایع نفت، گاز و پتروشیمی

• ماشین‌آلات کشاورزی (تراکتور، کمباین، دستگاه‌های سمپاش)

• صنایع معدنی و حفاری

• صنایع دریایی و کشتی‌سازی

• سیستم‌های هیدرولیک صنعتی و کارخانه‌ای

• تجهیزات پزشکی و بهداشتی با نیاز به آب‌بندی مطمئن

سوالات متداول

1. بهترین نوع کوپلینگ استیل هیدرولیک برای فشار بالا کدام است؟

کوپلینگ‌های پیچی (Screw Type) و فشارقوی 10,000 PSI بهترین انتخاب برای فشارهای بسیار بالا هستند.

2. آیا کوپلینگ استیل در برابر مواد شیمیایی مقاوم است؟

بله، کوپلینگ‌های ساخته‌شده از استیل ضدزنگ AISI 316 مقاومت بسیار بالایی در برابر مواد شیمیایی و خورنده دارند.

3. تفاوت کوپلینگ Flat Face با کوپلینگ‌های معمولی چیست؟

در کوپلینگ Flat Face، سطح اتصال صاف طراحی شده تا از ورود آلودگی و خروج روغن هنگام قطع اتصال جلوگیری شود، در حالی که کوپلینگ‌های معمولی این ویژگی را ندارند.

4. کدام استاندارد برای ماشین‌آلات کشاورزی استفاده می‌شود؟

استاندارد ISO 5675 مخصوص کوپلینگ‌های کشاورزی است.

جمع‌بندی

انواع کوپلینگ استیل هیدرولیک نقش حیاتی در عملکرد صحیح و ایمن سیستم‌های هیدرولیک دارند. انتخاب نوع مناسب این قطعات به عوامل متعددی از جمله فشار کاری، دما، نوع سیال، شرایط محیطی و استاندارد مورد نیاز بستگی دارد.
اگر به دنبال خرید کوپلینگ استیل هیدرولیک باکیفیت هستید، حتماً به جنس، استاندارد و فشار کاری توجه داشته باشید تا عمر سیستم شما افزایش یابد و هزینه‌های تعمیر و نگهداری کاهش پیدا کند. شرکت الماس صنعت تیام با بیش از ۳۰ سال سابقه، تأمین‌کننده تخصصی تجهیزات هیدرولیک، پنوماتیک و ابزار دقیق در صنایع مختلف است.
این شرکت انواع کوپلینگ‌های هیدرولیک استیل، فولادی و برنجی را با فشار کاری ۲۵۰ تا ۱۵۰۰ بار عرضه می‌کند.
الماس تیام صنعت به دلیل کیفیت محصولات و همکاری با صنایع بزرگ کشور، یکی از تأمین‌کنندگان معتبر در این حوزه به‌شمار می‌رود.
