اتصالات هیدرولیک
یک سیستم هیدرولیک شامل اجزای مختلفی مانند مخزن، پمپ، موتور، شیرها، سیلندرها، آکومولاتورها و غیره است. این اجزا باید بوسیله اتصالات هیدرولیک به هم متصل شوند تا سیال تحت فشار در سیستم جریان یابد.
شرکت الماس صنعت تیام تامین کننده انواع اتصالات هیدرولیک

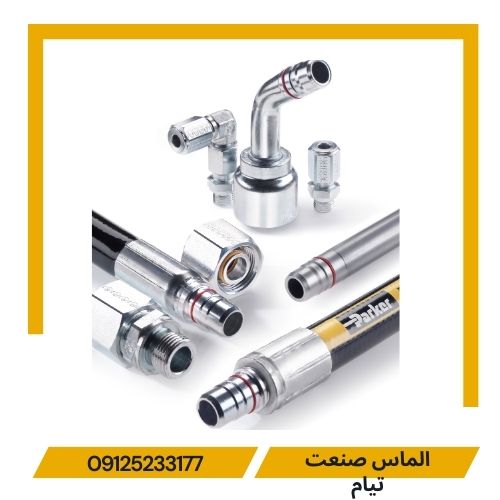

قیمت اتصالات هیدرولیک
قیمت اتصالات هیدرولیک بر عوامل متعددی از جمله جنس، برند، نوع اتصال و موارد مصرف بستگی دارد. لازم به ذکر است گروه مهندسی الماس تیام خود را ملزم به ارائه بهترین اتصالات هیدرولیک با مناسب ترین قیمت می داند. در ادامه برخی از دلایل تغییر قیمت در اتصالات هیدرولیک را بررسی می کنیم:
عوامل موثر بر قیمت اتصالات هیدرولیک:
- نوع اتصال: قیمت انواع مختلف اتصالات هیدرولیک مانند کوپلینگ، آداپتور، شیر، فیلتر و مانومتر با یکدیگر متفاوت است.
- برند: اتصالات هیدرولیک برندهای مختلف با توجه به کیفیت مواد و ساخت، قیمت‌های متفاوتی دارند.
- سایز و ابعاد: قیمت اتصالات هیدرولیک با توجه به سایز و ابعاد آنها متفاوت است.
- فشار کاری: اتصالات هیدرولیک برای فشارهای کاری مختلف طراحی و ساخته می‌شوند و قیمت آنها با توجه به فشار کاری آنها متفاوت است.
- موارد استفاده: اتصالات هیدرولیک برای مصارف مختلفی مانند ماشین‌آلات صنعتی، تجهیزات کشاورزی، وسایل نقلیه سنگین، صنایع هوایی و صنایع دریایی استفاده می‌شوند و قیمت آنها با توجه به نوع کاربرد آنها متفاوت است.
- جنس: قیمت در متریال مورد استفاده در ساخت انواع اتصال باعث تفوت قیمت می شود.
اطلاع از قیمت و خرید اتصالات هیدرولیک مورد نظر خود:
- میتوانید به صورت حضوری به فروشگاه الماس تیام مراجعه کنید.
- میتوانید با مجموعه الماس تیام تماس بگیرید و از قیمت محصولات آنها مطلع شوید.
- میتوانید از طریق استعلام قیمت در وب سایت الماس تیام قیمت اتصالات هیدرولیک مورد نظر خود را بدست آورید.
09125233177 – 02136058251
چرا از الماس تیام خرید کنید؟
- ارائه اتصالات هیدرولیک باکیفیت از برندهای معتبر
- تنوع محصولات برای پاسخگویی به نیازهای مختلف
- قیمت‌های مناسب
- خدمات مشتریان عالی
- مشاوره تخصصی در انتخاب اتصالات هیدرولیک مناسب
ارسال اتصالات هیدرولیک الماس تیام
ارسال شما با هر وزن و حجم خرید به هر نقطه ای از کشور ارسال خواهد شد و همچنین میتوانید به صورت حضوری برای خرید اقدام فرمایید و از درب انبار شرکت محصول خود را تحویل بگیرید.
انواع اتصالات هیدرولیک الماس تیام:

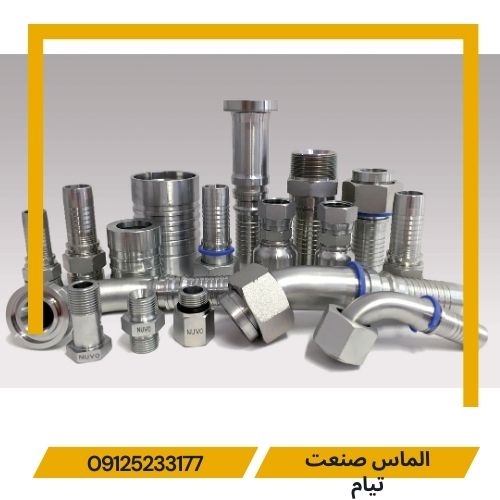

شکل 1: اتصالات هیدرولیک
اتصالات هیدرولیک دارای انواع و کاربردهای گسترده‌ای هستند. این اتصالات برای اتصال شیلنگ‌های هیدرولیک به اجزایی نظیر سیلندرهای هیدرولیک، لوله‌ها یا انواع مختلف شیلنگ‌های هیدرولیک در سیستم‌های هیدرولیک به کار می‌روند.
انواع مختلف اتصالات هیدرولیک به سیال اجازه می‌دهند تا جریان یابند، جهت خود را تغییر دهند، منحرف شوند یا مخلوط شوند. این اتصالات باید قابلیت ایجاد مهر و موم محکم و جلوگیری از نشتی در برنامه را داشته باشند. اتصالات هیدرولیک به طور گسترده در کاربردهایی نظیر لوله‌کشی، رباتیک، خطوط مونتاژ و تجهیزات سنگین استفاده می‌شوند.
اتصالات هیدرولیک مستقیم
اتصالات هیدرولیک 90درجه
اتصالات هیدرولیک سه راهی
اتصالات هیدرولیک چهار راهی
اتصالات واسطه هیدرولیکی
موارد رایج کاربرد اتصالات هیدرولیک
اتصالات هیدرولیک برای آب بندی روغن یا سیال هیدرولیک درون سیستم استفاده می شود. بنابراین، اتصالات باید با سیال مورد استفاده سازگار باشد. سیال هیدرولیک انرژی را برای سیستم فراهم می کند و به ماشین اجازه می دهد کار خود را انجام دهد. انواع مختلفی از رسانه های هیدرولیک در بازار وجود دارد.
- سیالات مبتنی بر نفت: سیالات نفتی پرمصرف ترین سیال هیدرولیک است. مواد افزودنی در چنین سیالاتی از زنگ زدگی و اکسیداسیون، سایش و پارگی، خوردگی و فشار شدید محافظت می کنند. این سیالات عموماً با کیفیت، کم هزینه و در دسترس هستند. استفاده از اتصالات هیدرولیک در سیستم های هیدرولیک نفتی بسیار رایج است.
- سیالات مبتنی بر آب: این سیالات دارای محتوای آب بالایی هستند، بنابراین برای مقاومت در برابر آتش استفاده می شوند. آنها به صورت امولسیون آب در روغن، امولسیون روغن در آب و مخلوط آب-گلیکول موجود هستند. آنها نسبت به سیالات مبتنی بر نفت گران تر هستند و مقاومت در برابر سایش پایین تری دارند. معمولا اتصالات هیدرولیک در سیستم های هیدرولیک آبی عمر بیشتری دارند.
- سیالات مبتنی بر روغن: این سیالات مزایایی مانند مقاومت در برابر آتش، اصطکاک کمتر و پایداری حرارتی را دارند. آنها به دلیل خاصیت روان کنندگی عالی برای استفاده در کاربردهای با دمای بالا و فشار بالا ایده آل هستند. با این حال، آنها گران تر از مایعات مبتنی بر نفت هستند و ممکن است کمی سمی باشند. توصیه کارشناسان ما استفاده از اتصالات هیدرولیک باکیفیت برای سیستم های هیدرولیک روغنی است.
دیگر اتصالات:
اتصالات پنوماتیک
اتصالات برنجی
بست لوله و شیلنگ
شیر صنعتی
معیارهای انتخاب اتصالات هیدرولیک و نکات مورد توجه
معیارهای زیر باید قبل از انتخاب انواع اتصالات هیدرولیک مناسب برای کاربرد شما در نظر گرفته شوند:
- قطر و اندازه: قطر داخلی و خارجی اتصالات هیدرولیک دو اندازه مهم هستند که باید در نظر گرفته شوند. این قطرهای اتصالات باید با قطر شیلنگ سازگار باشد. اتصالات بزرگتر یا کمتر از اندازه ممکن است باعث نشتی یا از کار افتادن اتصال شوند.
- مواد مورد استفاده: مواد اتصالات هیدرولیک باید با سیال هیدرولیک و با محیط کار سازگار باشد. متداول ترین مواد مورد استفاده برای اتصالات برنج، آلومینیوم، فولاد یا فولاد ضد زنگ هستند. اورینگ های NBR (نیتریل) پرمصرف ترین مواد آب بندی هستند.
- دمای کاری: اتصالات هیدرولیک باید برای محدوده دمایی شما مناسب باشد.
- فشار کاری: اتصالات هیدرولیک باید برای محدوده فشار شما از جمله نوک فشار مناسب باشد. عملکرد بیش از این محدوده می تواند باعث آسیب به اتصالات شود.
- کاربرد: نوع کاربرد نیز نوع اتصالات مورد استفاده را تعیین می کند. اتصالات سه راهی یا متقاطع برای کاربرد مخلوط کردن یا توزیع استفاده می شود.
- مونتاژ: اگر سیستم هیدرولیک نیاز به اتصال و قطع مکرر شلنگ یا لوله داشته باشد، می توان از اتصالات اتصال سریع هیدرولیک استفاده کرد. به طور مشابه، اتصالات فشاری هیدرولیک را می توان برای رفع نیاز به جوش یا لحیم کاری اتصالات استفاده کرد. از یک مهره فشاری برای سفت شدن در برابر فرول استفاده می کند که یک مهر و موم بسیار محکم ایجاد می کند. می توان از آن در مناطقی با دمای بالا استفاده کرد زیرا اتصالات جوشی ممکن است در چنین محیط هایی نشت کنند.
نحوه اتصال صحیح به شیلنگ هیدرولیک
برای اتصال صحیح شیلنگ هیدرولیک به اتصالات هیدرولیک:
- اطمینان حاصل کنید که طول شیلنگ به اندازه مورد نیاز است. برای کاهش خطر آلودگی و خرابی مونتاژ می توان از برش های شیلنگ برای برش آن به اندازه مطلوب با انتهای تمیز استفاده کرد.
- اتصالات شیلنگ هیدرولیک مناسب را انتخاب کنید. اطمینان حاصل کنید که اندازه، فشار، دما، مواد، سبک و جهت اتصالات با عملکرد شما سازگار است.
- عمق درج اتصالات هیدرولیک را مشخص کرده و با نشانگر روی شیلنگ علامت بزنید. شیلنگ را (در صورت لزوم) روغن کاری کنید و شلنگ را تا زمانی که علامت روی شیلنگ روی آن مشخص شود، داخل فیتینگ قرار دهید.
- شیلنگ را به قطر مناسب تنظیم کنید، انتهای شیلنگ را در دستگاه پرس قرار دهید و شیلنگ را منقبض کنید.
- قطر پوسته را بررسی کنید.
- مجموعه شیلنگ را برای جلوگیری از آلودگی با استفاده از برس شیلنگ تمیز کنید.
کاربردهای رایج اتصالات هیدرولیک
اتصالات هیدرولیک برای لوله کشی با شیلنگ های هیدرولیک در موارد زیر استفاده می شود:
- کاربردهای کارخانه مانند خطوط مونتاژ، پرس، روباتیک، واحدهای برق هیدرولیک
- تجهیزات ساخت و ساز و معدن
- تجهیزات کشاورزی
- کاربردهای لوله کشی
- صنعت نفت و گاز
- ماشین آلات و تجهیزات
نمودار اتصالات هیدرولیک
لطفاً به نمودار اتصالات هیدرولیک زیر برای ترکیب اندازه های مختلف رزوه و حداکثر فشاری که اتصالات می تواند در دمای 20 درجه سانتیگراد (68 درجه فارنهایت) تحمل کند، مراجعه کنید.
| اتصال 1 رشته | اتصال 2 رشته | حداکثر فشار (بار) |
| 1/8 اینچ | UNF 9/16 اینچ – 18 | 630 |
| UNF 9/16 اینچ – 18 | 400 | |
| 1/4 اینچ | UNF 9/16 اینچ – 18 | 630 |
| 400 | ||
| UN 11/16 inch-16 | 630 | |
| 400 | ||
| UN 13/16 inch-16 | 630 | |
| 400 | ||
| 3/8 اینچ | UNF 9/16 inch-18 | 630 |
| 400 | ||
| UN 11/16 inch-16 | 630 | |
| 400 | ||
| UN 13/16 اینچ -16 | 630 | |
| 400 | ||
| UNS 1 اینچ-14 | 400 | |
| 400 | ||
| 1/2 اینچ | UNF 9/16 اینچ -18 | 630 |
| UN 11/16 inch-16 | 630 | |
| 400 | ||
| UN 13/16 inch-16 | 630 | |
| 400 | ||
| UNS 1 اینچ-14 | 400 | |
| UN 1-3/16 اینچ -12 | 400 | |
| 3/4 اینچ | UNS 1 اینچ-14 | 400 |
| UN 13/16 inch-16 | 400 | |
| UN 1-3/16 inch-12 | 400 | |
| UN 1-7/16 اینچ -12 | 400 | |
| 315 | ||
| 1 اینچ | UN 1-11/16 inch-12 | 250 |
| UN 1-3/16 inch-12 | 400 | |
| 315 | ||
| UN 1-7/16 اینچ -12 | 400 | |
| 315 | ||
| UNS 1 اینچ-14 | 315 | |
| 1 1/4 اینچ | UN 1-7/16 inch-12 | 250 |
| UN 1-11/16 inch-12 | 250 | |
| 1 1/2 اینچ | UN 1-11/16 inch-12 | 200 |
| UN 2 inch-12 | 250 | |
| M10X1 | UNF 9/16 inch-18 | 630 |
| M12X1.5 | UNF 9/16 inch-18 | 630 |
| M14X1.5 | UNF 9/16 inch-18 | 630 |
| UN 11/16 inch-16 | ||
| M16X1.5 | UN 11/16 inch-16 | 630 |
| M18X1.5 | UN 13/16 inch-16 | 630 |
| M22X1.5 | UNS 1 اینچ-14 | 400 |
| UN 13/16 inch-16 | 630 | |
| M27X2 | UNS 1inch-14 | 400 |
| UN 1-3/16inch-12 | ||
| M33X2 | UN 1-3/16 inch-12 | 400 |
| UN 1-11/16 inch-12 | 250 | |
| UN 1-7/16 inch-12 | 400 | |
| M42X2 | UN 1-11/16inch -12 | 250 |
| M48X2 | UN 1-11/16 inch-12 | 250 |
| UN 2 inch-12 |
SAE در اتصالات هیدرولیک به چه معناست؟
SAE مخفف Society of Automotive Engineers، سازمانی است که استانداردها را توسعه می دهد و اطلاعات فنی و تخصص را توسعه می دهد.
آیا از نوار تفلون روی اتصالات هیدرولیک استفاده می کنید؟
خیر، نوار تفلون نباید روی اتصالات هیدرولیک استفاده شود. اتصالات هیدرولیک معمولاً روی رزوه یا با استفاده از یک حلقه اورینگ مهر و موم می شوند.
اتصالات شیلنگ هیدرولیک را چگونه نصب کنیم؟
با انتخاب اتصالات مناسب برای برنامه خود و برش شلنگ به طول مورد نیاز شروع کنید. شیلنگ را داخل فیتینگ قرار دهید و شلنگ را خم کنید. مجموعه را تمیز کنید تا مطمئن شوید که زباله وارد سیستم نمی شود.
چگونه اتصالات هیدرولیک را آب بندی کنیم؟
اتصالات هیدرولیک یا خود آب بندی هستند، مانند اتصالات فلنج SAE، با استفاده از حلقه اورینگ یا از طریق استفاده از درزگیر رزوه ای آب بندی می شوند.
